設計資料

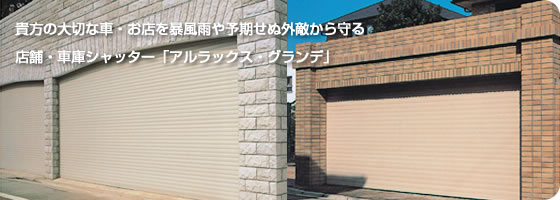

貴方の大切な車・お店を暴風雨や予期せぬ外敵から守るアルミ電動車庫シャッター「アルラックス・グランデ」
アルラックスグランデとは
施工例写真集
納まり参考図
オプション装置
設計資料

適用範囲

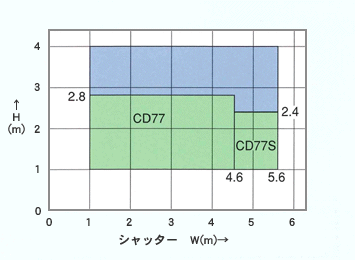

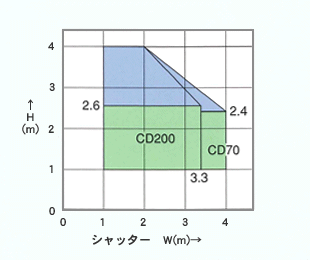

CD200型・CD70型 CD77型・CD77S型
はボックスがありません。軒天納りとなります。 寸法はガイドレール内々寸法です。CD70はCD200の抜止め付きです。CD77SはCD77の抜き止めリングです。

スラットの種類
種 類 CD200型・CD70型 CD77型・CD77S型 CD78型
形 状
※CD78は外巻きシャッターには使用できません。
単位重量 約5.5kg/m2 5.8kg/m2 約10.5kg/m2

シャッターボックスの寸法
ボックスサイズ CD200型・CD70型 CD77型 CD77S型
RV45-250/S

H≦2,400(mm)

H≦1,800(mm) -
a=250 b=256(mm)
RV45-300/S H≦4,000(mm) H≦2,800(mm) H≦2,400(mm)
a=300 b=312(mm)
※CD77の場合H=2,800(mm)を超える場合は軒天納まりとなります。

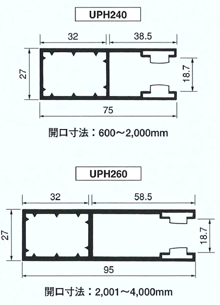

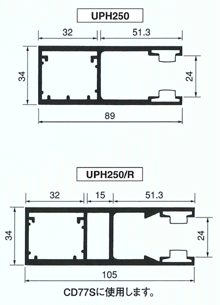

ガイドレール
CD200型・CD70型 CD77型・CD77S型
