アルミ電動窓シャッター「アルラックス」「アルラックスプラス」
> 設計資料

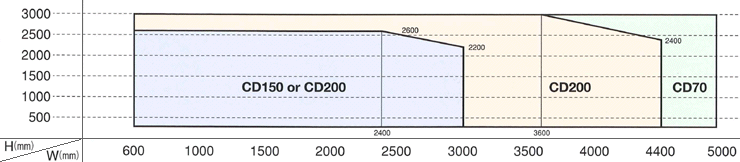

標準スラット選定基準〈 CD150 / CD200 / CD70 〉
この表は窓に使用するシャッターのものです。車庫等に使用する場合は異なります。
スラットの種類
種 類
CD 150
CD 200
CD 70
形 状
単位重量
約4.8kg/m
2
約5.5kg/m
2
約5.8kg/m
2
シャッターボックスの寸法
RV45-205
（a=250 b=210）
H≦2,600(mm)
H≦1,400(mm)
-
RV45-250S
（a=250 b=256）
-
H≦2,600(mm)
H≦2,400(mm)
RV45-300S
（a=300 b=312）
-
H≦3,000(mm)
H≦3,000(mm)
ガイドレール
H40
（a=66×b=22）
W0.6m～3.0m
-
-
UPH240
（a=75×b=27）
-
W0.8m～4.0m
-
UPH260
（a=95×b=27）
-
W4.0m～4.4m
W1.0m～5.0m
