納まり参考図
車庫内天井部に水平に駆動する特徴的なドアの動きによる静粛性が魅力の電動オーバードア「デトルックス」
デトルックスとは
施工例写真集
納まり参考図
標準装備・オプション装置
設計資料

※画像クリックで拡大表示します。

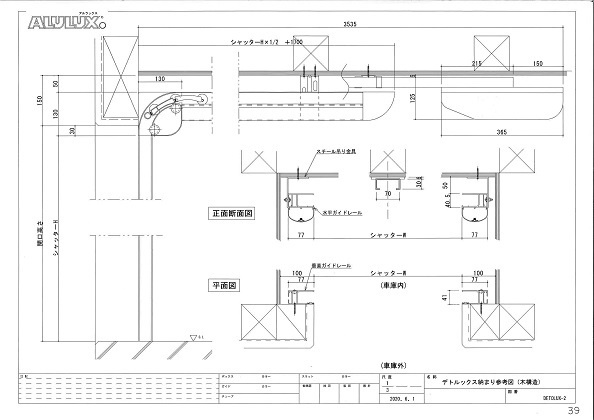

▲ デトルックス納まり参考図(木構造) CADダウンロード PDFダウンロード

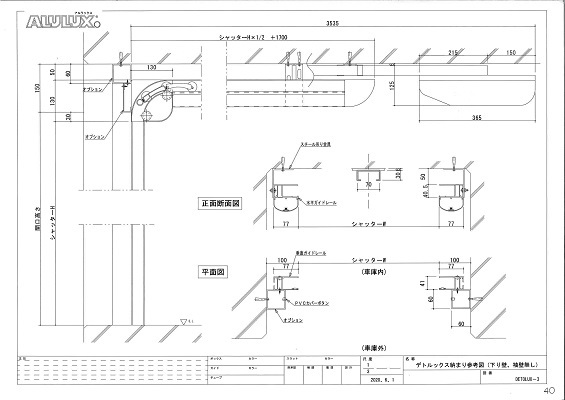

▲ デトルックス納まり参考図(下がり壁、袖壁無し) CADダウンロード PDFダウンロード

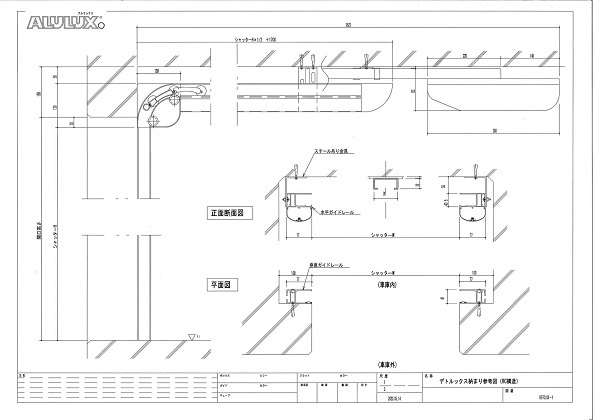

▲ デトルックス納まり参考図(RC構造) CADダウンロード PDFダウンロード
